| مشخصات |
سنسور فشار روغن |
| گستره اندازه گیری فشار |
0-10 bar |
| گستره ولتاژ |
6-24VDC |
| خروجی |
دیجیتال(کنتاکت) |
یک کنتاکت بسته در هنگام افت فشار(0.8 bar) |
| آنالوگ |
یک خروجی 10-184Ω |
| سایز دنده |
“1/8
27NPT
|
| دمای کارکرد |
-20℃-100℃ |
- سنسور اندازه گیری فشار روغن موتورهای دیزل
- دارای خروجیهای کنتاکت و آنالوگ
- مشخصات فنی مطابق با سنسورVDO
سنسور و فشنگی روغن ژنراتور :
در بحث سنحش و حفاظت از فشار روغن نیز ما سه نوع حفاظت میتوانیم داشته باشیم ۱–فشنگی فشار روغن ۲–سنسور فشار روغن که مقدار فشار روغن را به برد ارسال خواهند کرد ۳- نوع اتری که خود در دو نوع نیازمند تغذیه و بدون نیاز به تغذیه خواهند داشت .

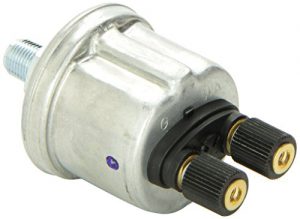

پر کاربرد ترین نوع سنسور فشار روغن دیزل ژنراتور مدل vdo 10bar می باشد زیرا بر روی تمام انواع دیزل ژنراتورها قابل نصب است و برای همه ی بردهای کنترل دیزل ژنراتور (plc) بصوررت پیش فرض قابل خواندن می باشد. فشنگی روغن VDO دارای دو کنتاکت G , wk می باشد
پایه G جهت خواندن مقدار فشار روغن و پایه wk کنتاکت محافظ می باشد. تا در مواقعی که فشار روغن زیر یک بار(1BAR) است عمل کند. و منفی باتری را ارسال میکند که در مدار فرمان باید از این پایه استفاده کنیم جهت خاموش کردن دیزل ژنراتور. سنسور فشار روغن دیزل ژنراتور یا (oil pressure sender) در انواع مختلفی وجود دارند.
در بعضی دیزل ژنراتورها سنسور فشار روغن الکترونیکی است و نیاز به تغذیه مثبت و منفی دارد. و ممکن است دمای روغن را نیز اندازه بگیرد. لذا تعداد پایه های سنسور فشار روغن متفاوت می باشد. بعضی از سنسورهای فشار روغن فقط یک پایه G یا wk دارند.
سنسور روغن
Pressure Sensors & Switches
سنسور روغن برای کنترل فشار روغن استفاده میشود که دارای انواع مختلفی می باشند نوع متدوال آن هم کار اندازگیری را انجام می دهد و هم یک کنتاکت می دهد
VDO GERMANY

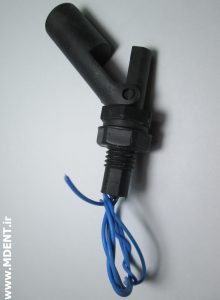

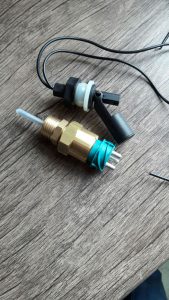

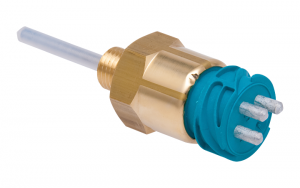

سنسور آب
انواع سنسور فشار سنج روغن دیزل ژنراتورهای مختلف
سنسور فشار روغن دیزل ژنراتور چیست؟
مهم ترین وسیله حفاظتی برای موتور دیزل ژنراتور سنسور روغن می باشد.

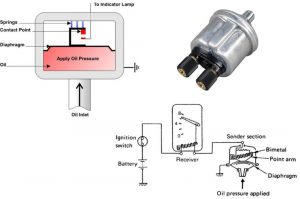

این سنسورها در مسیر شریان عبوری روغن موتور دیزل ژنراتور که بوسیله پمپ روغن از کارتل دیزل ژنراتور کشیده میشود و به سر سیلندر موتور وارد میشود و بوسیله سوراخ کوچکی که سر سنسورهای روغ دیزل ژنراتور وجود دارد ، روغن وارد آن می شود و فشار آن اندازه گیری میشود.
توجه کنید جهت بستن سنسور فشار روغن دیزل ژنراتور نباید از نوار تفلون استفاده شود وگرنه راه ورود روغن به آن کیپ میشود . پیچ کورکنی را روی بدنه دیزل ژنراتور پیدا کنید که به مسیر روغن دیزل ژنراتور متصل باشد ، لذا میتوانید سنسور فشار روغن را بصورت مستقیم یا با استفاده از واسطه به بدنه موتور دیزل ژنراتور ببندید. جهت استفاده از آنها باید روغن دیزل ژنراتور تمیز باشد. این سنسورها به ضربه بسیار حساس می باشند لذا جهت نگهداری و حمل آها مراقب باشید.سنسور فشار سنج روغن دیزل ژنراتور

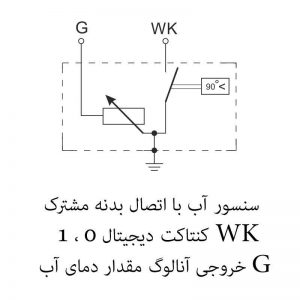

سنسور روغن با اتصال بدنه مشترک
پر کاربرد ترین نوع سنسور فشار روغن دیزل ژنراتور مدل vdo 10bar می باشد که برای بردهای کنترل دیزل ژنراتور (plc) بصوررت پیش فرض قابل خواندن می باشد. این سنسور دارای دو کنتاکت G , wk می باشد. پایه G جهت خواندن مقدار فشار روغن و پایه wk کنتاکت محافظ می باشد که در مدار فرمان باید از این پایه استفاده کنیم جهت خاموش کردن دیزل ژنراتور.
سنسور فشار روغن دیزل ژنراتور یا (oil pressure sender) در انواع مختلفی وجود دارند و در بعضی دیزل ژنراتورها نیاز به تغذیه دارند و ممکن است دمای روغن را نیز اندازه بگیرند لذا تعداد پایه های آنها متفاوت می باشد. بعضی از سنسورهای فشار روغن فقط یک پایه G یا wk دارند.
